機械式溫控器，內部是雙金屬片或者金屬膜盒，根據物體的熱脹冷縮原理，調節在設定溫度情況下下，對環境溫度進行加溫或者降溫(看所連接的是加熱器還是冷卻器)。機械式空調開關內部結zd構及與電機的連接可以參考中央空調機械式溫控器接線圖。接下來，我們和永安昌盛中央空調維修網的小編一起來看更多內容吧!

　　中央空調的原理圖和工作流程

　　按照家用中央空調的輸送介質的不同，常見的有三種型式：風管式系統、冷/熱水機組和vRv(變制冷劑流量)系統。VRV家用中央空調是一種冷劑式空調系統，它以制冷劑(比如R22)為傳送介質。

　　vRv系統與普通的家用空調比較相近，是對普通家用空調的一種多用戶的擴展，即：一臺室外機通過管路能夠向若干個室內機輸送液態制冷劑，通過控制壓縮機的制冷劑循環量和進入室內各換熱器的制冷劑流量，適時地滿足室內冷、熱負荷要求。風管式系統和冷/熱水機組分別是中央空調的全空氣系統和風機盤管系統的小型化，其原理基本相同。本文主要以冷/熱水機組為例闡述家用中央空調的基本原理。

　　普通家用空調的基本工作原理

　　當熱泵型空調器運行于制冷工況時，四通閥換向使圖中實線接通。這時，室內換熱器成為蒸發器，而室外換熱器成為冷凝器。從室內換熱器來的低溫低壓過熱氣經四通閥和消聲器進入氣液分離器.分離出液體后，干過熱氣被壓縮機吸入壓縮成為高溫高壓的氣體徘出，氣體經四通閥進入室外換熱器放熱冷凝，成為過冷液。過冷液經毛細管阻力降壓后成為低溫低壓兩相流體，進入室內換熱器蒸發吸熱(此時室內空氣被降溫)，再一次經四通閥和氣液分離器進入下一循環：圖中過濾器主要用于制冷劑與壓縮機油的分離，以保證換熱器的換熱效率。

　　當熱泵型空調機運行于制熱工況時，四通閥換向使圖中虛線接通。這時、室內換熱器成為冷凝器，室外換熱器成為蒸發器。從室外換熱器來的低溫低壓過熱氣經四通閥和消聲器進入氣液分離器，分離出液體后，干過熱氣被壓縮機吸入壓縮成為高溫高壓的氣體徘出，氣體經四通閥進入室內換熱器放熱冷凝(此時，室內空氣被加熱).成為過冷液，過冷液經毛細管阻力降壓后成為低溫低壓兩相流體.進入室外換熱器蒸發吸熱，隨后過熱氣經四通閥和氣液分離器進入下一循環。為防止制熱時因除霜導致室內舒適性下降，采用了熱氣旁通不間斷制熱除霜方式。除霜時，運行原理基本與制熱相同，只是將融霜電磁閥打開。從壓縮機出來的高溫高壓的過熱氣有一部分被分流到室外換熱器的人口，迅速把室外換熱器的溫度

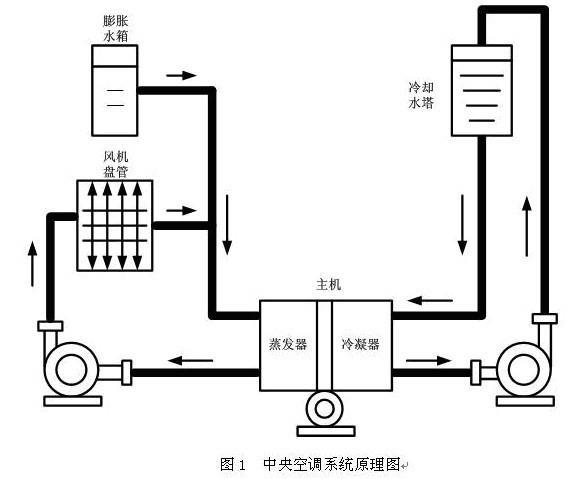

　　提高到O℃以上，融掉室外換熱器上的霜層，使換熱器保持良好的換熱效率。中央空調主機與一般空調一樣，有四大部件，壓縮機，冷凝器，節流裝置，蒸發器，制冷劑依次在上述四大部件循環，壓縮機出來的冷媒(制冷劑)高溫高壓的氣體，流經冷凝器，降溫降壓，冷凝器通過冷卻水系統將熱量帶到冷卻塔排出，冷媒繼續流動經過節流裝置，成低溫低壓液體，流經蒸發器，吸熱，再經壓縮。在蒸發器的兩端接有冷凍水循環系統，制冷劑在此次吸的熱量將冷凍水溫度降低，使低溫的水流到用戶端，再經過見機盤管進行熱交換，將冷風吹出。

　　這里有三個系統，你弄明白，基本就明白的了。一個是制冷劑的循環系統，一個是冷卻水系統的，一個是冷凍水系統的。冷卻水系統就是接冷卻塔的，將熱量帶到外界的，冷凍水系統就是連接用戶與蒸發器的，將末端的熱量帶到蒸發器。 冷水機，的水在這里相當于一種載冷劑，擔當中間角色運送熱量，本身的制冷在于制冷劑循環系統。制冷:特靈主機中壓縮機從蒸發器中抽出制冷劑蒸氣，經過壓縮，制冷劑由低溫低壓蒸氣轉變成高溫高壓蒸氣。高溫高壓制冷劑蒸氣在冷凝器內冷凝，放出大量熱被地下水吸收，被冷凝器冷凝的高壓液體制冷劑經熱力膨脹閥節流、降壓，轉變?yōu)榈蛪褐评鋭┮后w。低壓制冷劑在蒸發器內蒸發，從冷媒水中吸收大量熱量，從而降低了冷媒水的溫度，然后冷凍水被輸送到各個空調末端(由風管連接的風機盤管中)，通過溫控器\三速開關等直接調節室內溫度.制熱:該系統本身加裝電加熱輔助器
